【用語の説明】

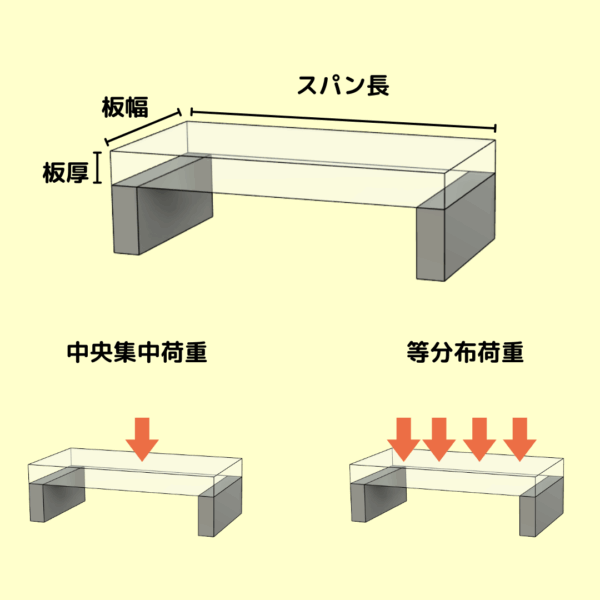

• スパン長：両端で支持された板の、支点間の距離（=たわみの対象となる部分の長さ）
• 板幅：板の短辺方向の幅（奥行き）
• 荷重：板の上に載る重さ
• たわみ：荷重により板がしなる（変形する）量
• ヤング率（E）：材料の「たわみにくさ」を示す値。大きいほど変形しにくい
• 自重：板自体の重さ（＝質量×重力）
• 等分布荷重：板全体に均等にかかる荷重（例：広く物を置いた場合）
• 集中荷重：板の中央1点など、狭い範囲にかかる荷重

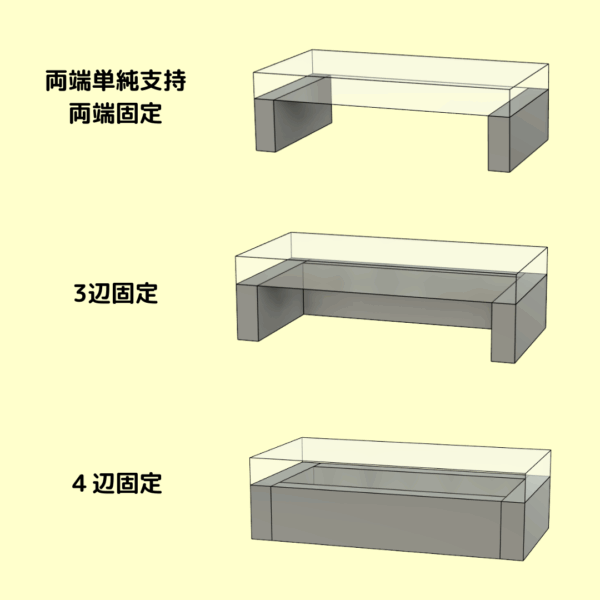

• 支持条件：板がどのように固定・支持されているか（両端支持・固定・3辺固定など）
  • 両端単純支持（棚板を載せただけ）
  • 両端固定（ネジや接着でがっちり固定）
  • 3辺固定（両端と背面を固定）
  • 4辺固定（完全なボックス状）

【注意事項】

※両端支持・両端固定の計算は梁理論に基づく解析解です。

※3辺固定・4辺固定の計算は板理論にアスペクト比補正を加えた近似計算です。アスペクト比（スパン長÷板幅）が1に近い正方形状の板で特に有効ですが、細長い板（アスペクト比3以上）では精度が低下します。

※固定端の「固定度」は理想的な剛接合を仮定しています。接着・ボルト留めの実際の固定剛性によっては、計算値より大きなたわみが生じる場合があります。

※本ツールはたわみのみを評価しています。強度（曲げ応力）の検討は別途必要です。
